اسکوپ سنگ در ساختمان؛ انواع، کاربرد، اجرای صحیح و نکات اجرایی
راهنمای کاربردی مهار و گیرایی سنگ در نما و سطوح ساختمانی
دانشنامه فنی HJJ CIVIL — hjjcivil.ir
اسکوپ سنگ یکی از روش‌های ایجاد مهار مکانیکی بین قطعه سنگ و بستر یا سیستم نگهدارنده آن است. هدف اصلی اسکوپ، کاهش وابستگی سنگ به چسبندگی ملات یا اتصال سطحی و ایجاد یک مسیر مکانیکی برای انتقال نیرو و جلوگیری از جداشدگی سنگ است.
در اجرای سنگ نما، مخصوصاً در قطعاتی که در معرض وزن خود سنگ، تغییرات دما، رطوبت، لرزش، نشست‌های جزئی، تغییر شکل بستر و عوامل محیطی قرار دارند، انتخاب روش مهار باید متناسب با نوع سنگ، ابعاد و ضخامت قطعه، نوع بستر، وزن سنگ و سیستم اجرای نما انجام شود.
گالری تصاویر انواع اسکوپ و مهار سنگ
۱. اسکوپ سنگ چیست؟
اسکوپ در سنگ به مجموعه‌ای از روش‌ها و قطعات مهاری گفته می‌شود که برای ایجاد اتصال مکانیکی بین سنگ و بستر یا سیستم نگهدارنده آن به کار می‌رود.
در یک اتصال مناسب، صرفاً چسباندن سنگ به ملات یا تکیه دادن آن کافی نیست؛ بلکه باید مسیر انتقال نیرو، نحوه مهار قطعه، کیفیت بستر و رفتار اتصال در طول زمان در نظر گرفته شود.
۲. چرا سنگ را اسکوپ می‌کنیم؟
- ایجاد مهار مکانیکی برای جلوگیری از جداشدگی سنگ.
- کاهش وابستگی اتصال به چسبندگی ملات.
- کمک به انتقال نیرو از سنگ به بستر یا سیستم نگهدارنده.
- افزایش اطمینان اتصال در قطعات سنگی بزرگ و سنگین.
- کاهش خطر سقوط قطعه در صورت کاهش چسبندگی سطحی.
- ایجاد امکان استفاده از روش‌های مکانیکی در سیستم‌های خاص اجرای خشک.
۳. انواع اصلی اسکوپ سنگ

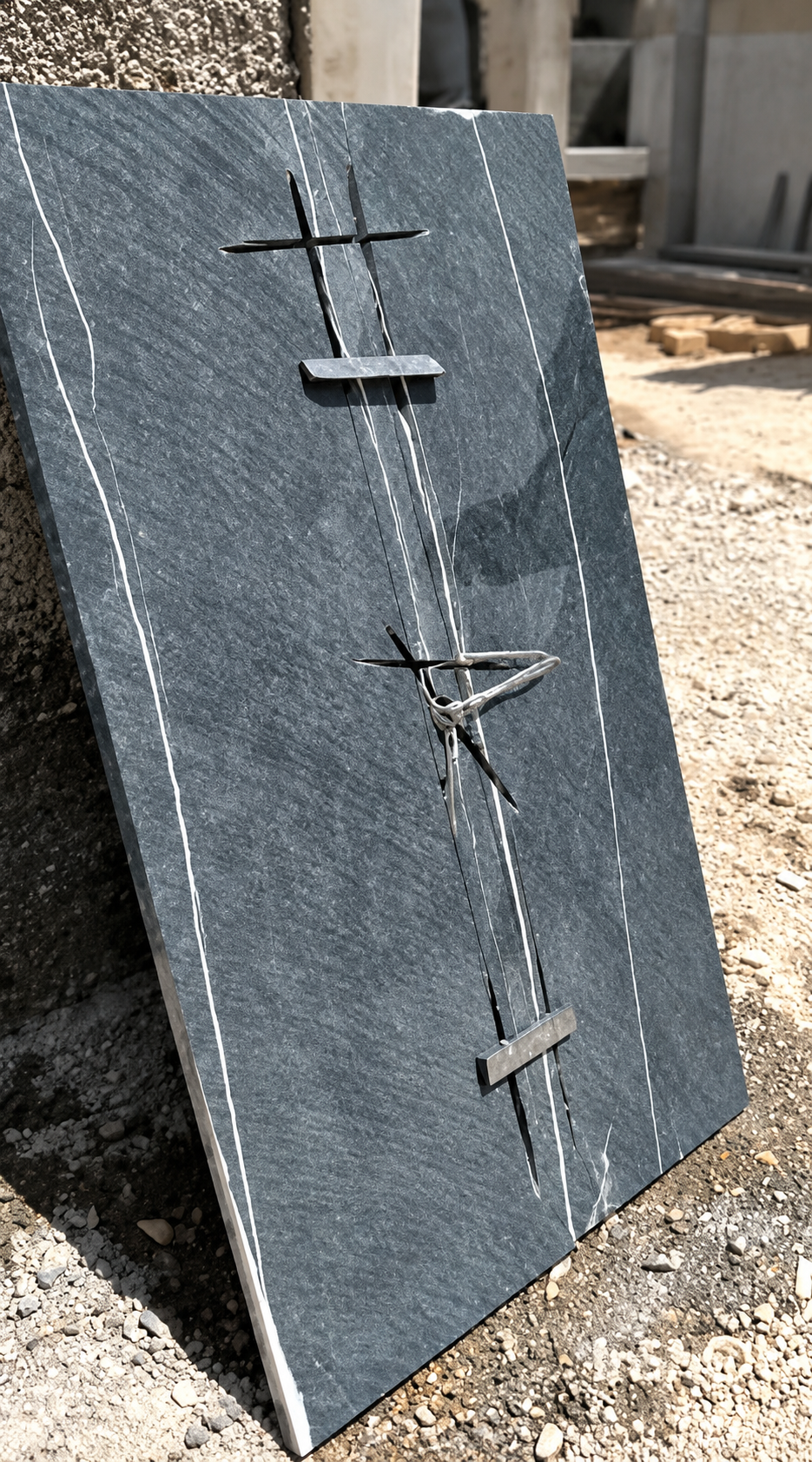

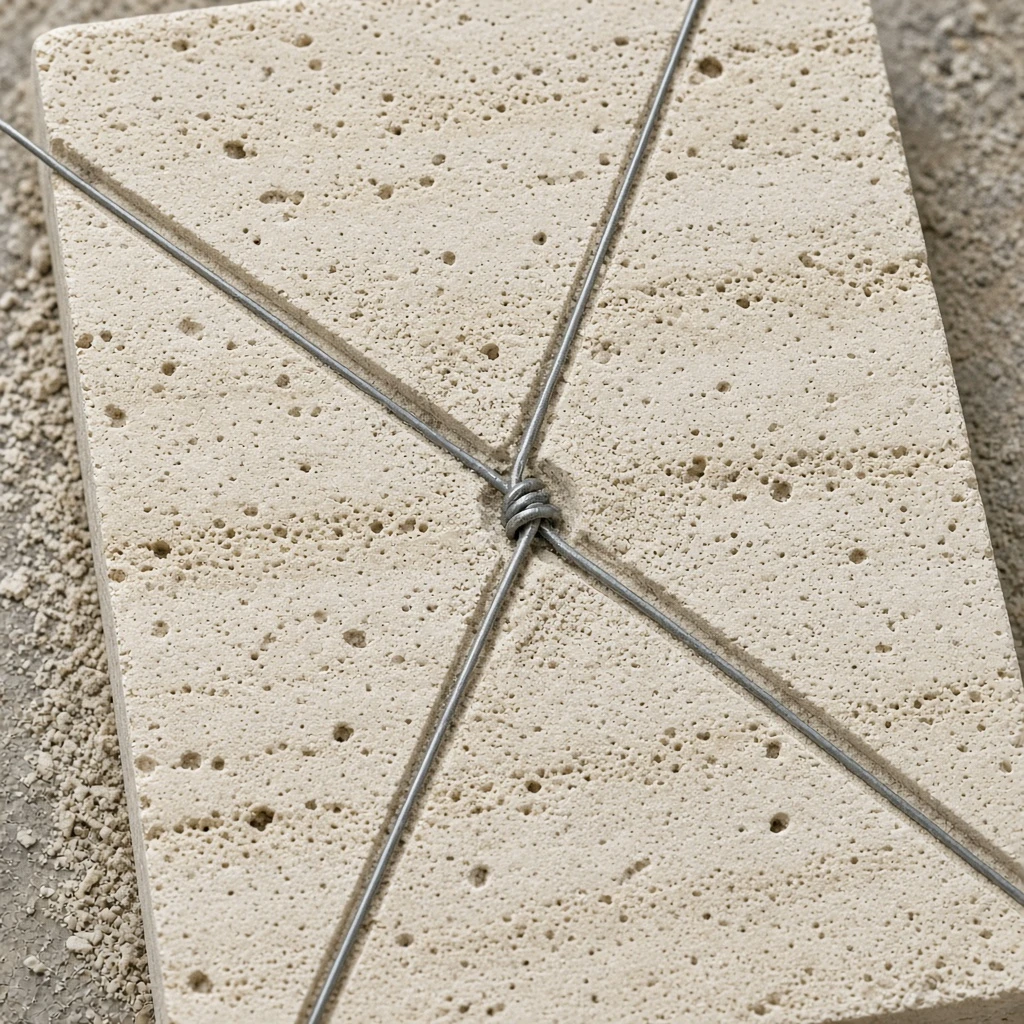

۱ ـ اسکوپ سیمی
در این روش از سیم فلزی برای ایجاد گیرایی در شیار یا سوراخ ایجادشده در پشت یا لبه سنگ استفاده می‌شود. سیم باید به‌گونه‌ای مهار شود که اتصال آن صرفاً به یک خم ضعیف یا اتصال نامطمئن وابسته نباشد.
کاربرد: قطعات سنگی مختلف در اجرای تر و برخی روش‌های سنتی مهار سنگ.

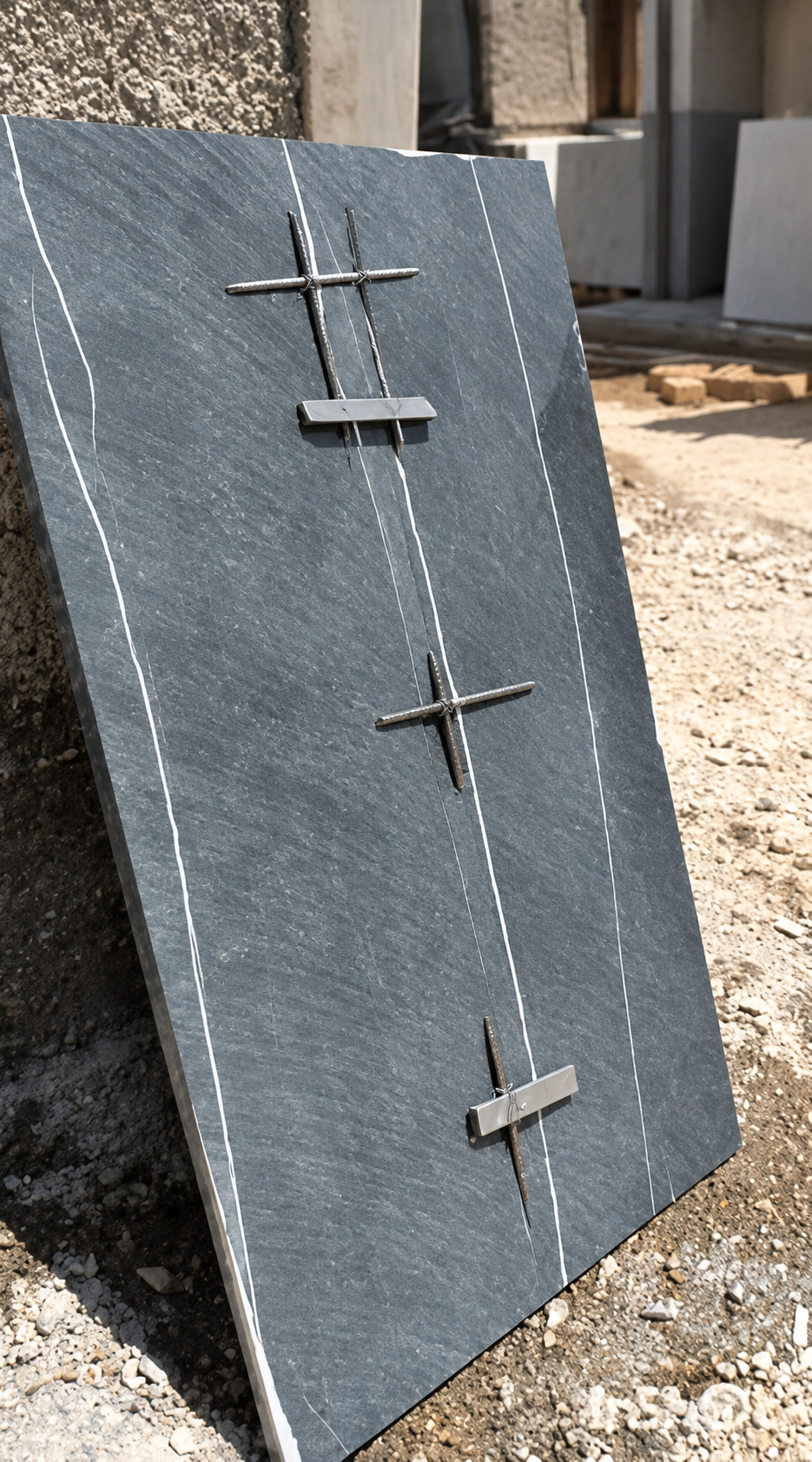

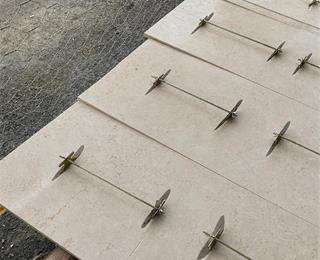

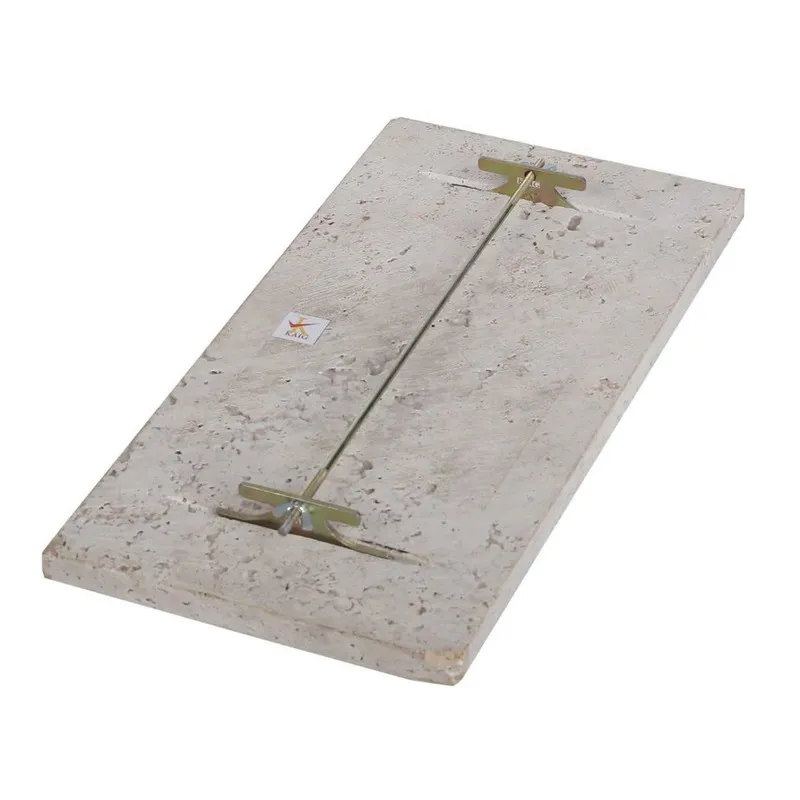

۲ ـ اسکوپ پروانه‌ای
اسکوپ پروانه‌ای دارای صفحات یا بال‌های فلزی است که در پشت سنگ قرار می‌گیرند و به کمک سیم یا اتصال مناسب، گیرایی بیشتری نسبت به یک سیم ساده ایجاد می‌کنند.
نکته اجرایی: محل شیار و عمق گیرایی باید طوری انتخاب شود که به شکست یا لب‌پریدگی سنگ منجر نشود.
۳ ـ اسکوپ Z
اسکوپ Z به قطعه‌ای با فرم خم‌شده شبیه حرف Z گفته می‌شود که برای ایجاد مسیر مهاری و انتقال نیرو در پشت یا لبه سنگ استفاده می‌شود.
مزیت اصلی این فرم، امکان ایجاد قفل مکانیکی با هندسه قطعه است؛ اما ابعاد، ضخامت ورق، محل نصب و نحوه اتصال باید متناسب با سیستم اجرا باشد.
۴ ـ اسکوپ U
اسکوپ U از قطعه فلزی خم‌شده با مقطع یا فرم U شکل استفاده می‌کند تا سنگ در محدوده مشخصی توسط قطعه مهار شود.
این نوع در صورت طراحی مناسب می‌تواند برای ایجاد گیرایی لبه‌ای یا اتصال مکانیکی مورد استفاده قرار گیرد.

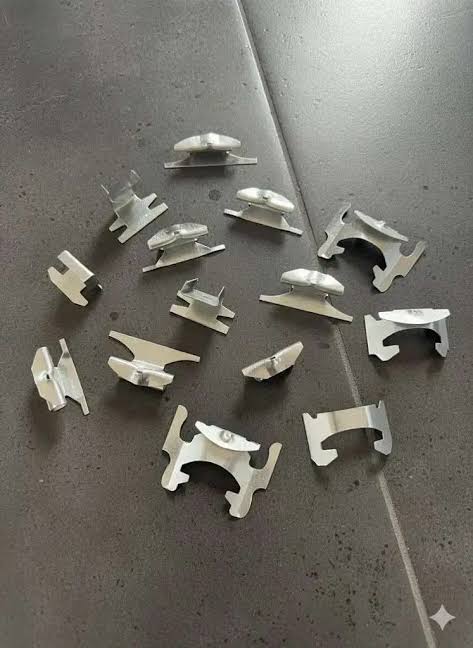

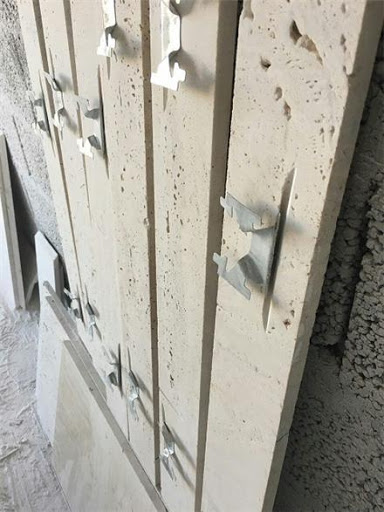

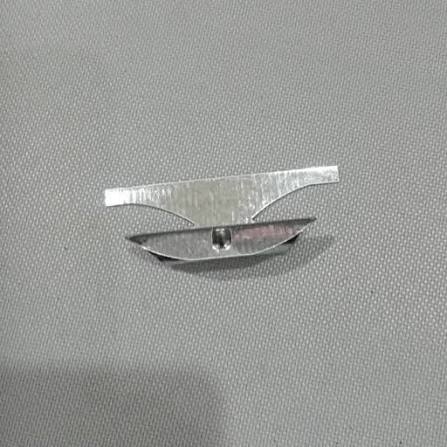

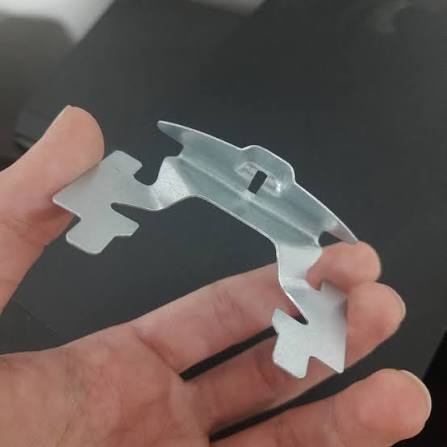

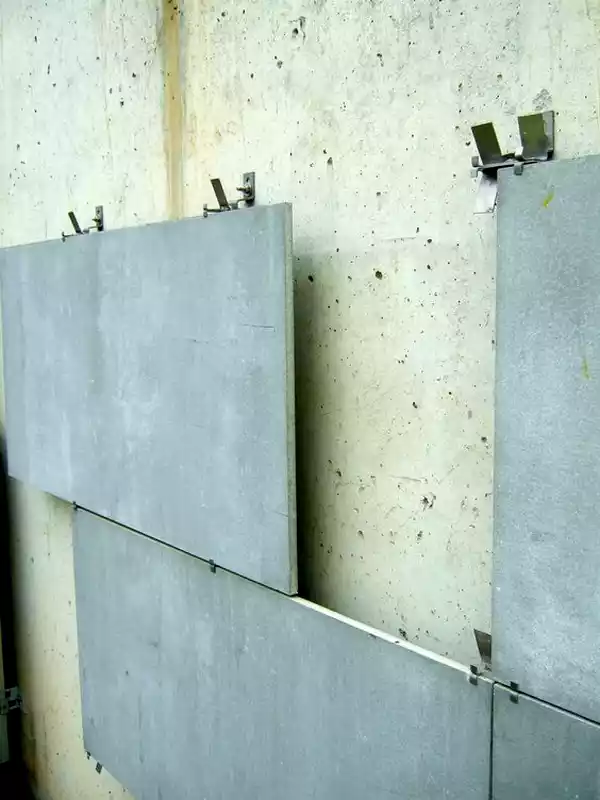

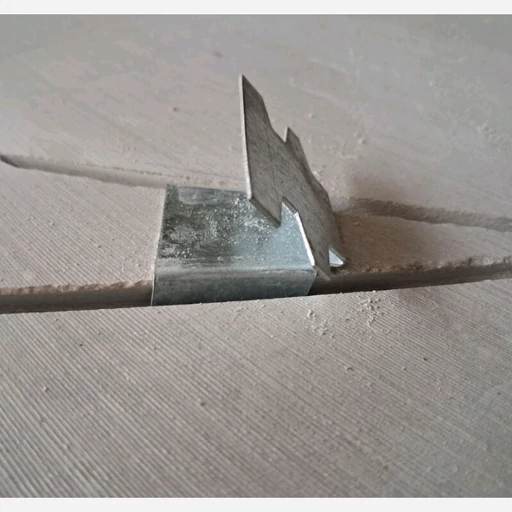

۵ ـ اسکوپ قلابی و گیره‌ای
در این گروه، قطعات فلزی دارای قلاب، زائده یا فرم گیره‌ای هستند و با درگیر شدن با شیار، لبه یا قطعه نگهدارنده، سنگ را مهار می‌کنند.
تصاویر متعدد این مقاله نمونه‌هایی از قطعات گیره‌ای و مهاری این گروه را نشان می‌دهند.

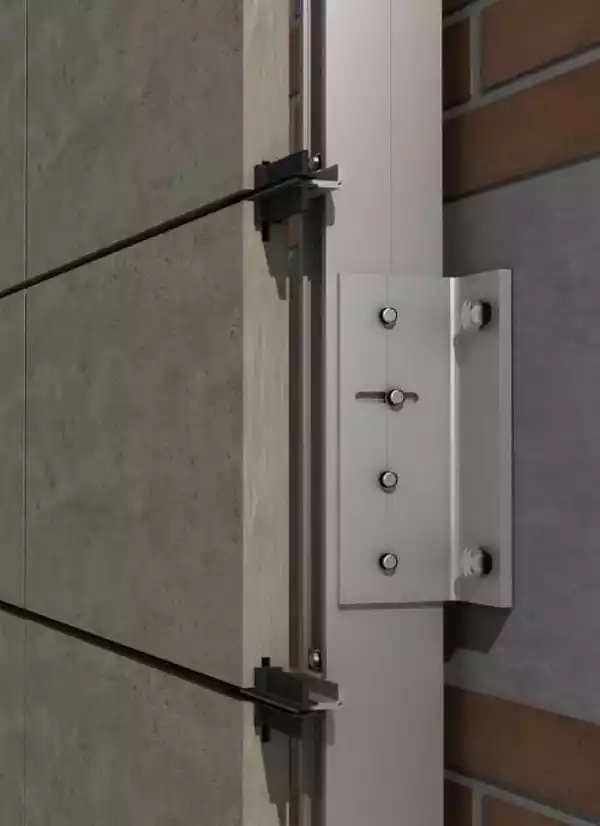

۶ ـ اسکوپ مکانیکی و رول‌بولتی
در سیستم‌های مکانیکی، اتصال می‌تواند از طریق قطعات فلزی، پیچ، رول‌بولت، انکر یا سایر تجهیزات مهاری به بستر منتقل شود.
این روش با اسکوپ‌های سنتی سیمی تفاوت دارد و بیشتر به سمت یک سیستم مهار مکانیکی مهندسی‌شده حرکت می‌کند.
۴. جنس اسکوپ و قطعات مهاری
جنس قطعه مهاری باید متناسب با شرایط محیطی و سیستم اجرا انتخاب شود. در محیط‌های مرطوب یا نماهای خارجی، مقاومت در برابر خوردگی اهمیت ویژه‌ای دارد.
| جنس یا قطعه | ویژگی | نکته اجرایی |
|---|---|---|
| سیم فولادی | ساده، انعطاف‌پذیر و قابل استفاده در روش‌های سنتی | باید از نظر خوردگی و نحوه مهار کنترل شود. |
| ورق فولادی گالوانیزه | مقاومت بهتر در برابر خوردگی نسبت به فولاد معمولی | پوشش نباید هنگام برش و خم‌کاری به‌صورت نامناسب آسیب ببیند. |
| فولاد زنگ‌نزن | مناسب‌تر برای محیط‌های خورنده در صورت انتخاب گرید مناسب | انتخاب گرید باید با شرایط واقعی پروژه هماهنگ باشد. |
| پیچ و رول‌بولت | ایجاد اتصال مکانیکی مستقیم به بستر | نوع و ظرفیت انکر باید با جنس بستر و بار طراحی هماهنگ باشد. |
۵. اسکوپ در کدام قسمت سنگ اجرا می‌شود؟
محل اجرای اسکوپ معمولاً در پشت یا لبه قطعه سنگ قرار دارد. محل دقیق شیار، سوراخ یا قطعه مهاری باید به‌گونه‌ای انتخاب شود که ضمن ایجاد گیرایی کافی، موجب ضعیف شدن مقطع سنگ نشود.
محل‌های متداول
- پشت قطعات سنگ نما
- لبه‌های مناسب قطعات سنگی
- محل‌های پیش‌بینی‌شده برای مهار مکانیکی
- اتصالات بین سنگ و زیرسازی فلزی در سیستم‌های خشک
- قطعاتی که وزن یا ابعاد آن‌ها نیاز به مهار مطمئن‌تر دارد

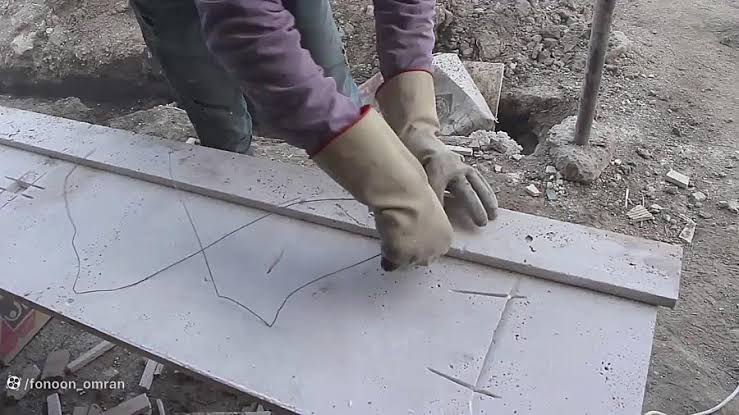

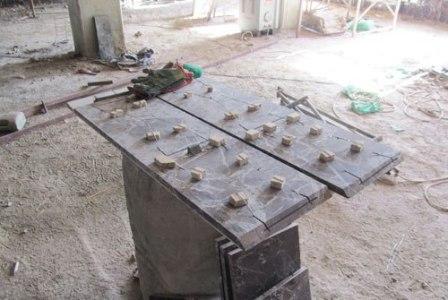

۶. اجرای صحیح اسکوپ سیمی
- ابتدا سنگ از نظر ترک، شکستگی و کیفیت لبه‌ها بررسی شود.
- محل شیار یا سوراخ مهاری مشخص شود.
- شیار با ابزار مناسب و بدون ایجاد ضربه شدید در سنگ ایجاد شود.
- سیم یا قطعه مهاری در محل مناسب قرار گیرد.
- اتصال باید به‌صورت مکانیکی پایدار باشد.
- از خم‌کاری تیز و بیش از حد سیم که باعث تمرکز تنش شود خودداری شود.
- پس از نصب، قطعه از نظر لق‌زدن و امکان جداشدگی بررسی شود.
۷. اجرای صحیح اسکوپ پروانه‌ای
در اسکوپ پروانه‌ای، قطعات بال‌دار باید در محل مناسبی از پشت سنگ قرار گیرند. هدف از فرم پروانه‌ای، افزایش سطح درگیری و ایجاد گیرایی مناسب‌تر نسبت به یک اتصال ساده است.
۸. اجرای اسکوپ Z و U
در اسکوپ‌های Z و U، هندسه قطعه نقش مهمی در ایجاد قفل مکانیکی دارد. بنابراین باید قطعه در جهتی نصب شود که نیروی واردشده باعث خارج شدن آن از محل درگیری نشود.
- جهت قرارگیری قطعه بررسی شود.
- خم قطعه نباید تحت فشار اجرایی تغییر شکل نامطلوب پیدا کند.
- شیار سنگ نباید بیش از اندازه باز یا عمیق شود.
- اتصال باید قبل از پوشاندن پشت سنگ کنترل شود.
۹. اجرای اسکوپ قلابی و گیره‌ای
در اسکوپ‌های قلابی و گیره‌ای، مهم‌ترین موضوع این است که قلاب یا گیره واقعاً درگیر باشد و صرفاً به‌صورت ظاهری پشت سنگ قرار نگرفته باشد.

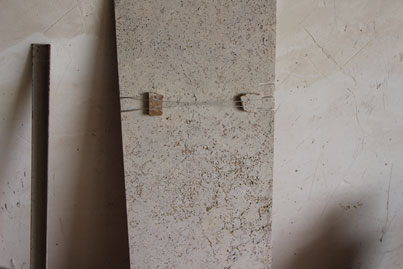

۱۰. اسکوپ مکانیکی و رول‌بولتی
در سیستم‌های مکانیکی، مسئله اصلی فقط خود رول‌بولت نیست؛ بلکه مجموعه‌ای از عوامل شامل نوع بستر، قطر و عمق کاشت، فاصله از لبه، نوع انکر، بار واردشده و نحوه انتقال نیرو اهمیت دارد.
۱۱. چه زمانی استفاده از اسکوپ اهمیت بیشتری پیدا می‌کند؟
- سنگ‌های سنگین
- قطعات بزرگ
- قطعاتی که در ارتفاع نصب می‌شوند
- نماهای در معرض تغییرات دمایی و رطوبت
- سیستم‌هایی که نیازمند مهار مکانیکی هستند
- قطعاتی که در صورت جداشدن، خطر جانی یا مالی ایجاد می‌کنند

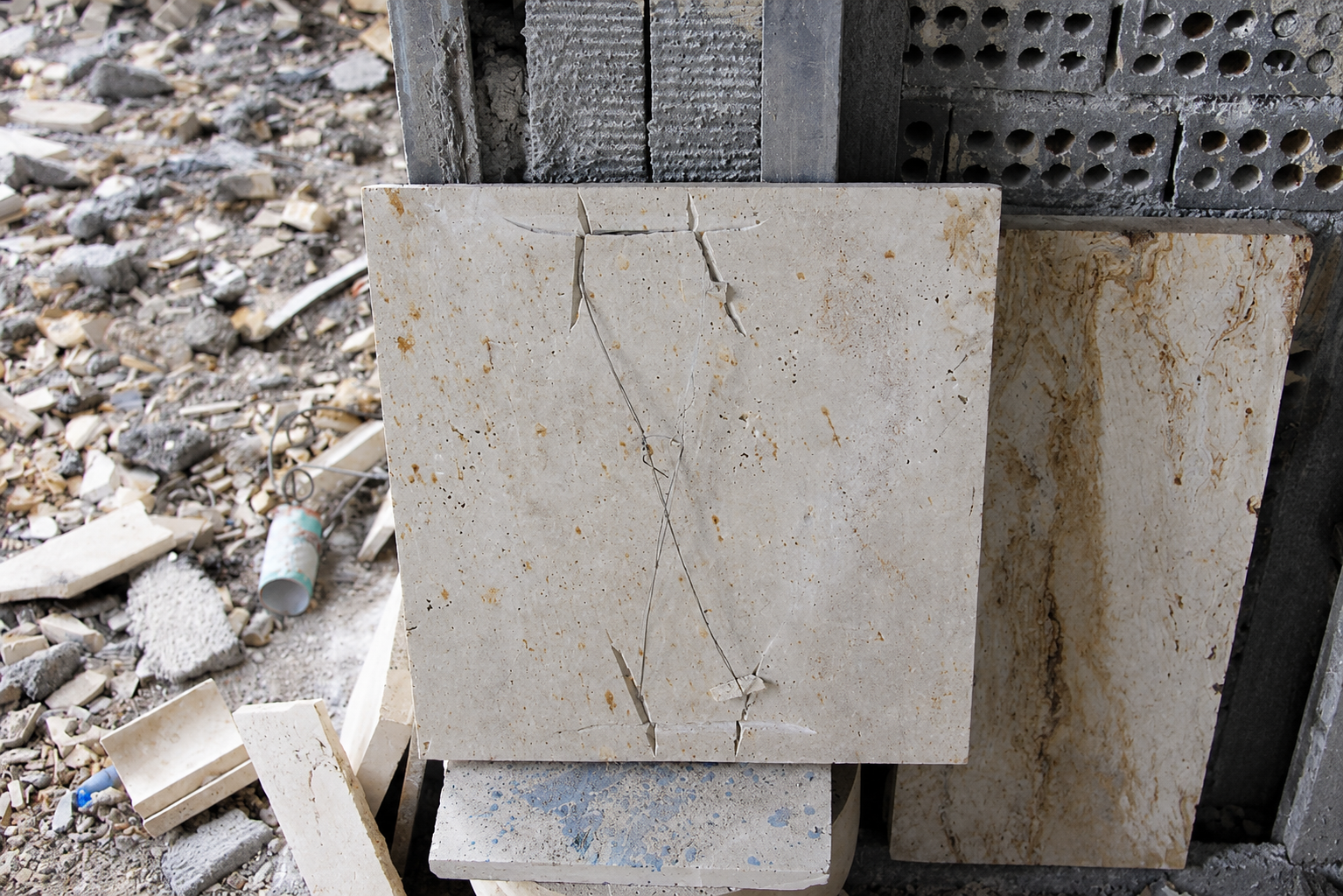

۱۲. عواقب اجرای نکردن یا اجرای ضعیف اسکوپ
اگر مهار سنگ به‌درستی طراحی یا اجرا نشود، ممکن است اتصال در طول زمان دچار ضعف شود. کاهش چسبندگی، خوردگی قطعات، اجرای نامناسب شیار، ترک سنگ، نشست، لرزش و تغییرات دمایی از جمله عواملی هستند که می‌توانند عملکرد اتصال را تحت تأثیر قرار دهند.
پیامدهای احتمالی
- لق شدن سنگ
- باز شدن اتصال
- ترک خوردن یا شکست سنگ در محل شیار
- جابجایی قطعه
- ایجاد صدای لق بودن سنگ
- نفوذ آب در محل‌های نامناسب
- جدا شدن قطعه از نما
- در شرایط شدید، سقوط قطعه و ایجاد خطر برای افراد و اموال
۱۳. اشتباهات رایج در اجرای اسکوپ
| اشتباه | مشکل ایجادشده | راهکار |
|---|---|---|
| استفاده از سیم یا قطعه بسیار ضعیف | کاهش ظرفیت مهار | انتخاب قطعه متناسب با سیستم و بار |
| ایجاد شیار بیش از حد عمیق | ضعیف شدن مقطع سنگ | کنترل ابعاد شیار |
| قرار دادن اسکوپ بدون گیرایی واقعی | اتصال ظاهری و کم‌اثر | کنترل مکانیکی درگیری قطعه |
| استفاده از قطعات زنگ‌زده | کاهش دوام اتصال | انتخاب جنس مناسب محیط |
| اتکا به ملات بدون مهار مناسب | وابستگی زیاد به چسبندگی | اجرای سیستم مهاری مناسب |
| اجرای اسکوپ بدون کنترل کیفیت سنگ | احتمال شکست قطعه در محل اتصال | بازرسی سنگ قبل از نصب |
۱۴. کنترل کیفیت اسکوپ در کارگاه
۱۵. مقایسه انواع اسکوپ
| نوع | سادگی اجرا | گیرایی مکانیکی | کنترل‌پذیری | کاربرد شاخص |
|---|---|---|---|---|
| سیمی | زیاد | متوسط | متوسط | روش‌های متداول اجرای تر |
| پروانه‌ای | زیاد | متوسط تا خوب | خوب | مهار پشت سنگ |
| Z | متوسط | خوب | خوب | اتصالات فرم‌دار |
| U | متوسط | خوب | خوب | مهار لبه‌ای و مکانیکی |
| قلاب و گیره | متوسط | خوب | خوب | مهار مکانیکی قطعات |
| مکانیکی و رول‌بولتی | متوسط تا تخصصی | قابل طراحی و کنترل | زیاد | سیستم‌های مکانیکی و خشک |
۱۶. نکات مهم اجرایی برای مهندس ناظر و مجری
- قبل از نصب، وزن و ابعاد قطعات سنگی مشخص شود.
- نوع بستر پشت سنگ شناسایی شود.
- قطعات مهاری از نظر کیفیت و خوردگی بررسی شوند.
- محل شیار یا سوراخ از لبه‌های حساس سنگ فاصله مناسبی داشته باشد.
- در زمان شیارزنی از ضربه شدید که باعث ترک داخلی سنگ شود خودداری شود.
- قبل از پوشاندن پشت سنگ، اتصال بازدید و مستندسازی شود.
- در سیستم‌های مکانیکی، مشخصات انکر و بستر به‌صورت مهندسی بررسی شود.
- در ارتفاع زیاد، اهمیت مهار مکانیکی و کنترل کیفیت افزایش پیدا می‌کند.
- اسکوپ نباید باعث تمرکز تنش و شکست سنگ شود.
- در محیط‌های مرطوب و خورنده، جنس قطعات مهاری با دقت بیشتری انتخاب شود.
۱۷. امتیازدهی فنی انواع اسکوپ
امتیازهای زیر یک ارزیابی آموزشی و مقایسه‌ای برای بررسی چهار معیار اجرایی هستند و جایگزین طراحی یا مشخصات فنی پروژه نیستند.
۱۸. جمع‌بندی
اسکوپ سنگ یک قطعه تزئینی یا یک کار فرعی در اجرای نما نیست؛ بلکه بخشی از سیستم مهار سنگ محسوب می‌شود. تفاوت میان اسکوپ سیمی، پروانه‌ای، Z، U، قلابی و گیره‌ای و همچنین سیستم‌های مکانیکی و رول‌بولتی در نحوه ایجاد گیرایی، شرایط اجرا، نوع بستر و قابلیت کنترل اتصال است.
مهم‌ترین نکته این است که انتخاب نوع اسکوپ نباید صرفاً بر اساس ارزان‌تر بودن یا رایج بودن آن در کارگاه انجام شود. نوع سنگ، ابعاد قطعه، وزن، شرایط محیطی، ارتفاع، جنس بستر و روش اجرای نما باید همگی در تصمیم‌گیری لحاظ شوند.
