راهنمای جامع میلگرد در ساختمان؛ انواع، گرید، مقاومت، آج، علائم و کاربرد
بررسی فنی میلگردهای ساختمانی، روش تشخیص، علائم اختصاری کارخانه‌ها، خواص مکانیکی، قطر، وزن، آج و نکات کنترل کیفیت در کارگاه
فهرست مطالب
۱. میلگرد چیست؟ Rebar
میلگرد یا Reinforcing Bar / Rebar یک مقطع فولادی است که برای مسلح کردن بتن و تأمین ظرفیت کششی، کنترل ترک و تأمین عملکرد مناسب اعضای بتنی مورد استفاده قرار می‌گیرد.
بتن در فشار عملکرد مناسبی دارد اما مقاومت کششی آن محدود است. به همین دلیل در اعضای بتن‌آرمه، میلگرد در نواحی مورد نیاز قرار می‌گیرد تا نیروهای کششی و بخشی از نیروهای ناشی از خمش، برش و سایر اثرات طراحی را تحمل کند.
۲. گریدهای میلگرد Rebar Grades
S240
میلگرد با تنش تسلیم مشخصه حدود ۲۴۰ مگاپاسکال که در طبقه‌بندی‌های متداول به A1 نیز شناخته می‌شود.
S340
میلگرد با مقاومت تسلیم مشخصه حدود ۳۴۰ مگاپاسکال که در بازار با نام A2 نیز شناخته می‌شود.
S400
یکی از گریدهای پرکاربرد میلگرد ساختمانی برای اعضای بتن‌آرمه.
S420
گریدی با تنش تسلیم بالاتر که کاربرد آن باید بر اساس مشخصات طراحی و محصول استاندارد انتخاب شود.
S500
میلگرد با مقاومت تسلیم بالاتر که جایگزینی آن با گرید دیگر بدون بررسی طراحی مجاز نیست.
S550 / S690
میلگردهای با مقاومت بالاتر که کاربرد آنها تابع مشخصات محصول، استاندارد و طراحی سازه است.
۳. جدول مقایسه گریدهای میلگرد
| گرید | نام رایج | تنش تسلیم مشخصه | نوع کلی | ویژگی فنی | کاربرد عمومی |
|---|---|---|---|---|---|
| S240 | A1 | ≈ 240 MPa | ساده | شکل‌پذیری بالا | کاربردهای عمومی و اجزای فرعی |
| S340 | A2 | ≈ 340 MPa | آجدار | شکل‌پذیری مناسب | اعضای بتن‌آرمه و آرماتورهای ساختمانی |
| S400 | A3 | ≈ 400 MPa | آجدار | مقاومت مناسب سازه‌ای | تیر، ستون، دال، دیوار و فونداسیون |
| S420 | — | ≈ 420 MPa | آجدار | مقاومت بالاتر | مطابق طراحی و مشخصات محصول |
| S500 | A4 در برخی نام‌گذاری‌های رایج | ≈ 500 MPa | آجدار | مقاومت بالا | مطابق طراحی سازه |
| S550 | — | ≈ 550 MPa | آجدار | مقاومت بالا | کاربردهای مشخص مهندسی |
| S690 | — | ≈ 690 MPa | مقاومت بالا | High Strength | کاربردهای ویژه مطابق مشخصات طراحی |
نمودار مقایسه تنش تسلیم میلگردها
۴. انواع آج میلگرد Rebar Rib Patterns
آج‌های روی سطح میلگرد برای افزایش درگیری مکانیکی بین فولاد و بتن ایجاد می‌شوند. شکل، زاویه، ارتفاع و آرایش آج‌ها از مشخصات محصول و استاندارد تولید تبعیت می‌کند.
۵. قطر و وزن میلگرد Diameter & Weight
وزن تئوریک میلگرد از سطح مقطع و چگالی فولاد به دست می‌آید. رابطه متداول برای محاسبه وزن واحد طول میلگرد به صورت زیر است:
که در آن d قطر میلگرد بر حسب میلی‌متر و W وزن تقریبی یک متر میلگرد بر حسب کیلوگرم است.
| قطر | مساحت تقریبی | وزن تقریبی یک متر | وزن تقریبی شاخه ۱۲ متری |
|---|---|---|---|
| 8 mm | 50.3 mm² | 0.395 kg/m | 4.74 kg |
| 10 mm | 78.5 mm² | 0.617 kg/m | 7.41 kg |
| 12 mm | 113.1 mm² | 0.889 kg/m | 10.67 kg |
| 14 mm | 153.9 mm² | 1.21 kg/m | 14.53 kg |
| 16 mm | 201.1 mm² | 1.58 kg/m | 18.96 kg |
| 18 mm | 254.5 mm² | 2.00 kg/m | 24.00 kg |
| 20 mm | 314.2 mm² | 2.47 kg/m | 29.64 kg |
| 22 mm | 380.1 mm² | 2.99 kg/m | 35.87 kg |
| 25 mm | 490.9 mm² | 3.86 kg/m | 46.30 kg |
| 28 mm | 615.8 mm² | 4.84 kg/m | 58.05 kg |
| 32 mm | 804.2 mm² | 6.32 kg/m | 75.84 kg |
مقایسه و شناسایی انواع میلگرد
Rebar Identification and Comparison

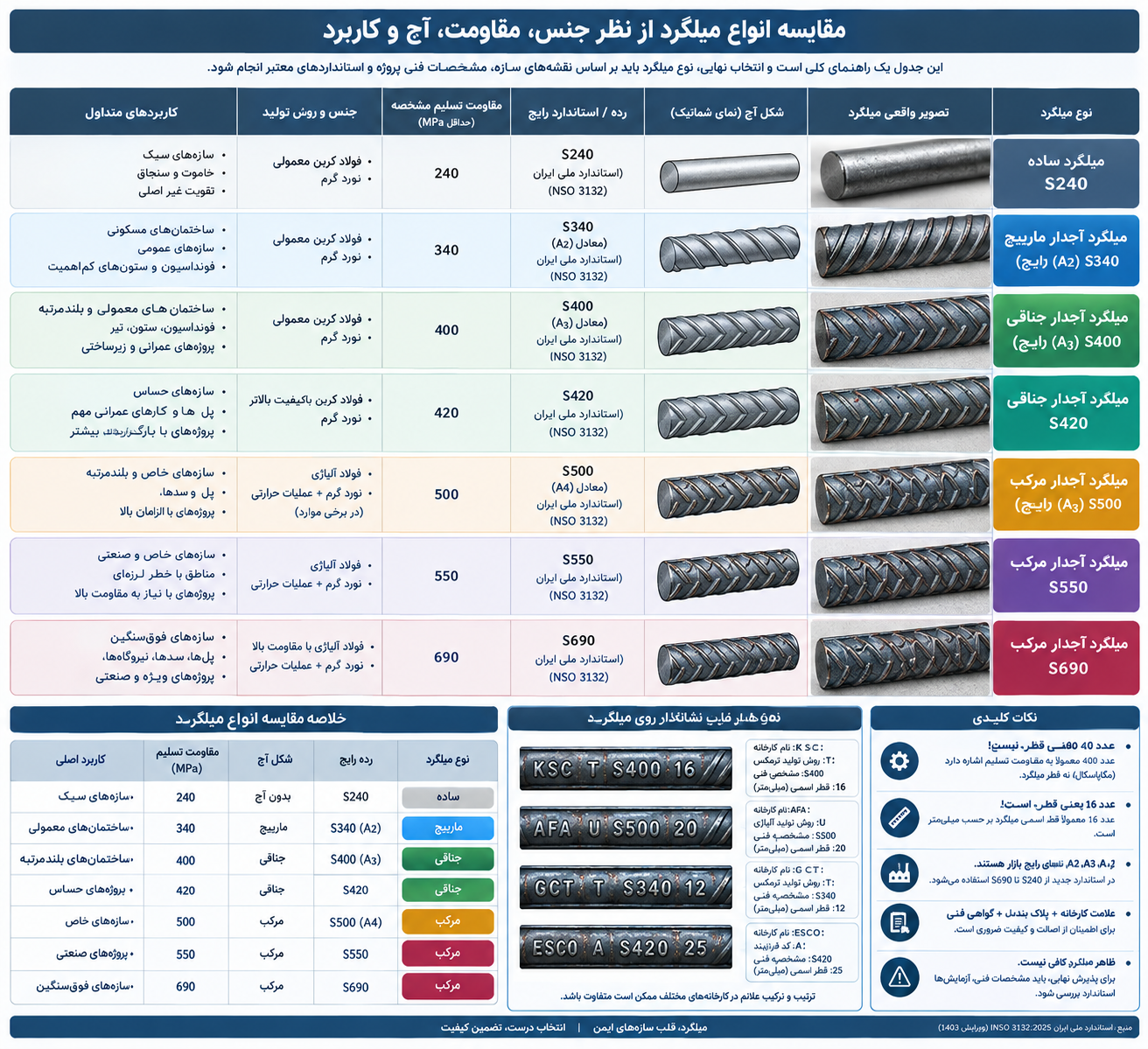

مقایسه گرید، آج، مقاومت و کاربرد میلگرد
Rebar Grade, Rib Pattern, Strength and Application

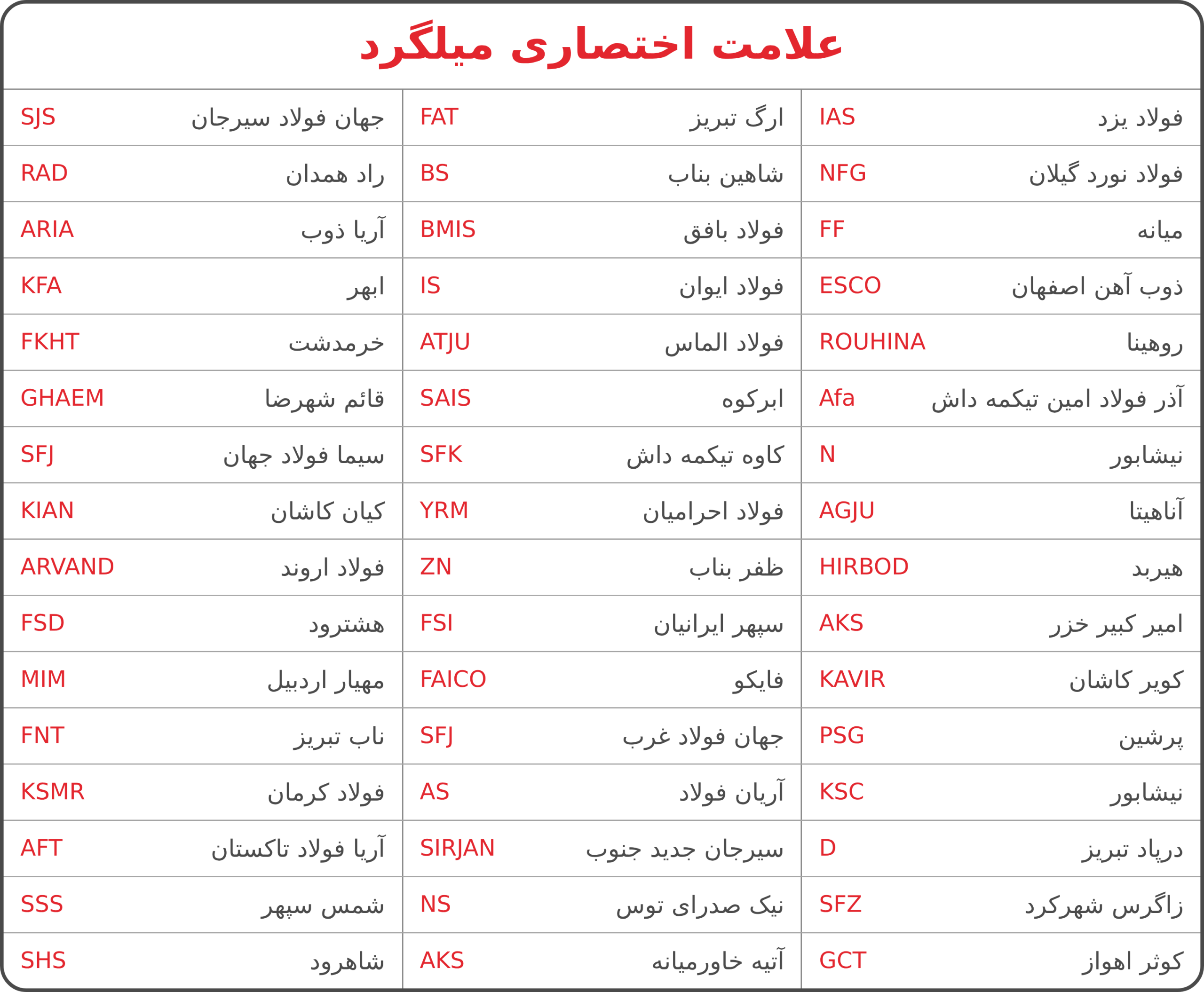

علائم اختصاری کارخانه‌های تولیدکننده میلگرد Manufacturer Identification Marks
یکی از موارد مهم در شناسایی میلگرد در کارگاه، بررسی علامت اختصاری حک‌شده روی محصول و تطبیق آن با مشخصات تولیدکننده و مدارک مربوط به محموله است.

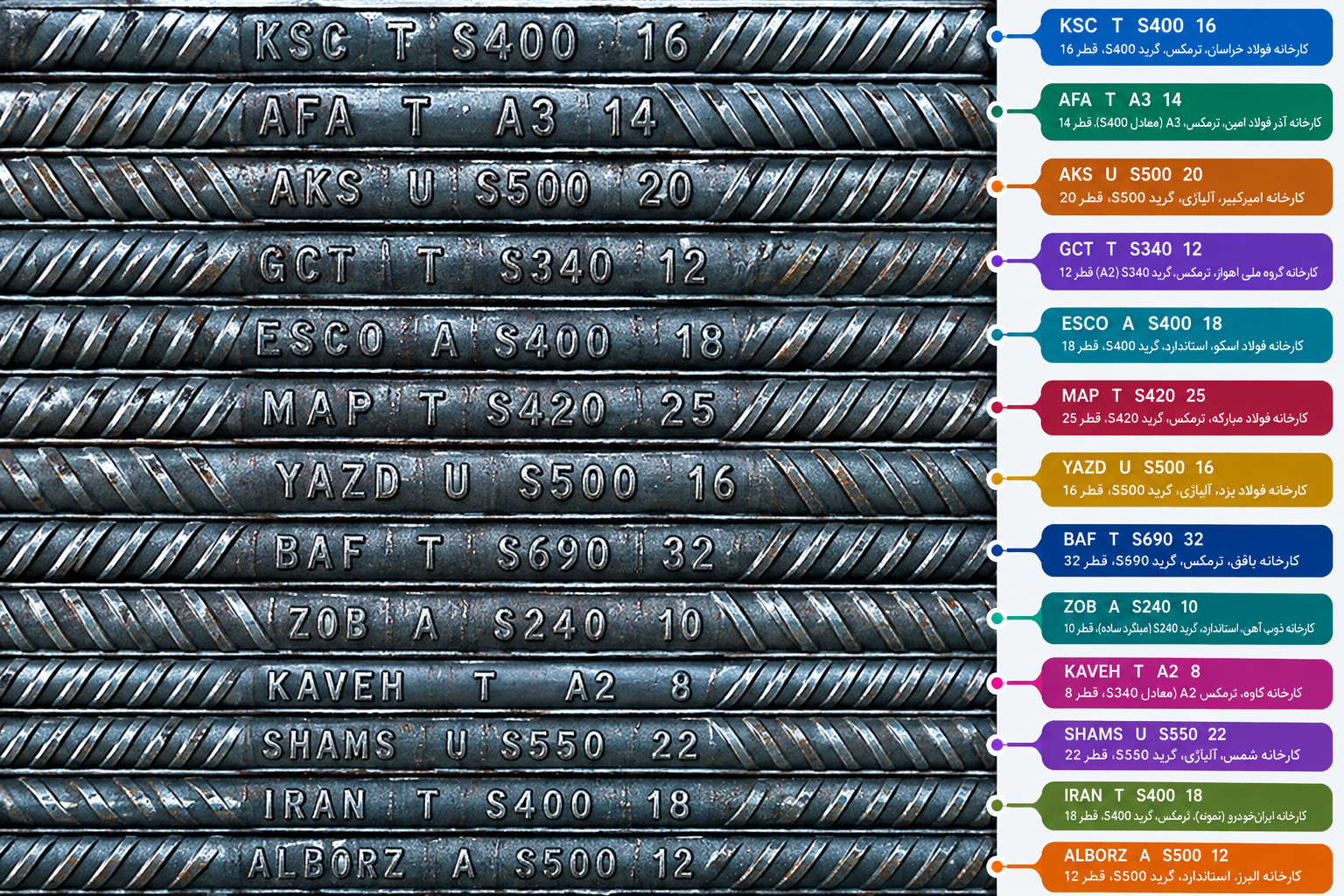

Rebar Manufacturer Identification Marks
۶. روش تشخیص و کنترل میلگرد در کارگاه
نام تولیدکننده، نوع محصول، قطر، شماره ذوب یا اطلاعات رهگیری و مشخصات درج‌شده روی پلاک بررسی شود.
علامت حک‌شده یا نشانه تولیدکننده روی بدنه میلگرد با اطلاعات بندیل تطبیق داده شود.
قطر اسمی میلگرد با نقشه، سفارش خرید و مدارک فنی کنترل شود.
سطح میلگرد از نظر ترک، پوسته‌های غیرعادی، خوردگی شدید، آسیب مکانیکی و آلودگی بررسی شود.
در صورت نیاز وزن شاخه یا وزن تعداد مشخصی از شاخه‌ها با وزن تئوریک و مشخصات خرید مقایسه شود.
در پروژه‌های مشمول کنترل کیفی، نتایج آزمون‌های کشش، تسلیم، ازدیاد طول و خمش بررسی شود.
۷. کاربرد میلگرد در اعضای مختلف ساختمان
| عضو سازه‌ای | کاربرد میلگرد | نمونه آرماتور | نکته اجرایی |
|---|---|---|---|
| فونداسیون | تحمل کشش و کنترل خمش | میلگردهای اصلی و تقویتی | رعایت کاور و فاصله آرماتورها |
| تیر | تحمل کشش ناشی از خمش و نیروهای برشی | میلگرد طولی، خاموت و تقویتی | توجه به نواحی بحرانی |
| ستون | تأمین ظرفیت محوری و خمشی | میلگرد طولی و خاموت | تراکم آرماتور و جزئیات اتصال مهم است |
| دال | کنترل خمش و ترک | میلگردهای اصلی و حرارتی | رعایت فاصله و کاور |
| دیوار برشی | تأمین مقاومت و کنترل ترک | آرماتور قائم و افقی | جزئیات مرزی باید مطابق نقشه اجرا شود |
| خاموت | مقاومت برشی و محصورشدگی | Stirrup | فواصل در نواحی مختلف یکسان نیست |
۸. خمکاری و جوشکاری میلگرد
خمکاری Rebar Bending
خمکاری میلگرد باید با تجهیزات مناسب و مطابق جزئیات اجرایی انجام شود. خم‌کردن با ضربه شدید، حرارت‌دهی کنترل‌نشده یا تغییر شکل‌هایی که باعث آسیب به سطح و خواص مکانیکی فولاد شوند، روش مناسب اجرای آرماتوربندی نیست.
جوشکاری Welding
قابلیت جوشکاری به ترکیب شیمیایی فولاد، فرآیند تولید، نوع میلگرد و مشخصات فنی محصول وابسته است. بنابراین صرفاً بر اساس قطر یا ظاهر میلگرد نمی‌توان قابلیت جوشکاری آن را تعیین کرد.
۹. وصله میلگرد Rebar Splicing
وصله پوششی
دو میلگرد در طول مشخص روی یکدیگر قرار گرفته و با طول وصله طراحی‌شده عملکرد انتقال نیرو ایجاد می‌شود.
وصله مکانیکی
با استفاده از کوپلر یا اتصال مکانیکی، دو میلگرد به یکدیگر متصل می‌شوند.
وصله جوشی
در صورت مجاز بودن بر اساس مشخصات فولاد، طراحی و روش اجرایی پروژه قابل استفاده است.
نگهداری و انبارش میلگرد
- میلگردها روی زمین مستقیم قرار نگیرند.
- دسته‌بندی بر اساس قطر و مشخصات محصول انجام شود.
- میلگردهای متفاوت با یکدیگر مخلوط نشوند.
- پلاک و مشخصات بندیل تا زمان مصرف حفظ شود.
- از تماس طولانی‌مدت میلگرد با آب و محیط خورنده جلوگیری شود.
- میلگردهای دارای خوردگی شدید قبل از مصرف بررسی شوند.
- میلگردهای برش‌خورده و خم‌شده به‌صورت مشخص و جداگانه نگهداری شوند.
۱۰. چک‌لیست کنترل میلگرد در زمان تحویل
| مورد کنترل | روش بررسی | وضعیت قابل قبول |
|---|---|---|
| قطر | اندازه‌گیری و تطبیق با سفارش | مطابق مشخصات خرید و نقشه |
| گرید | بررسی مدارک و مشخصات محصول | مطابق طراحی |
| علامت کارخانه | مشاهده روی محصول | قابل رهگیری و قابل تطبیق |
| پلاک بندیل | بررسی اطلاعات تولید | سالم و خوانا |
| سطح میلگرد | بازرسی چشمی | بدون عیب شدید |
| آج | بررسی ظاهری | مطابق مشخصات محصول |
| گواهی کیفیت | کنترل مدارک | قابل تطبیق با محموله |
۱۱. اشتباهات رایج در خرید و اجرای میلگرد
- تشخیص گرید میلگرد فقط بر اساس رنگ یا ظاهر.
- جایگزین کردن میلگرد با مقاومت بالاتر بدون بررسی محاسبات سازه.
- مخلوط کردن میلگردهای کارخانه‌های مختلف بدون کنترل مشخصات.
- دور انداختن یا گم شدن پلاک بندیل.
- قرار دادن مستقیم میلگرد روی خاک.
- استفاده از میلگرد دارای خوردگی شدید بدون ارزیابی فنی.
- خمکاری با روش نامناسب و ایجاد آسیب در محل خم.
- اجرای وصله در محل نامناسب صرفاً به دلیل سهولت کارگاه.
- تغییر قطر یا تعداد میلگرد بدون تأیید طراح.
- جوشکاری میلگرد بدون بررسی قابلیت جوشکاری و الزامات فنی.
مثال عملی کنترل یک محموله میلگرد
فرض کنید یک محموله میلگرد ۲۰ میلی‌متر برای اجرای فونداسیون پروژه وارد کارگاه شده است. کنترل نباید تنها به شمارش شاخه‌ها محدود شود.
۱۲. جمع‌بندی
میلگرد یکی از مهم‌ترین مصالح فولادی در اجرای سازه‌های بتن‌آرمه است و انتخاب و کنترل صحیح آن مستقیماً بر عملکرد سازه تأثیر دارد.
برای کنترل حرفه‌ای میلگرد باید حداقل موارد زیر بررسی شوند:
- گرید و مشخصات مکانیکی
- قطر و وزن
- شکل و وضعیت آج
- علامت اختصاری تولیدکننده
- پلاک و اطلاعات بندیل
- گواهی کیفیت و نتایج آزمایشگاهی
- وضعیت ظاهری و خوردگی
- مطابقت با نقشه سازه و مشخصات فنی پروژه
