گودبرداری اصولی و ایمن ساختمان؛ راهنمای جامع مطالعات، پایدارسازی، سازه نگهبان و پایش
راهنمای فنی گودبرداری از مرحله مطالعات و بررسی ساختمان‌های مجاور تا انتخاب روش پایدارسازی، اجرای مرحله‌ای، کنترل آب زیرزمینی، پایش تغییرشکل‌ها، الزامات ایمنی و کنترل کیفیت.
فهرست مطالب
چکیده
گودبرداری یکی از حساس‌ترین مراحل اجرای ساختمان است؛ زیرا با تغییر شرایط تنش و تعادل زمین، احتمال ناپایداری دیواره‌ها، تغییرشکل خاک، نشست زمین اطراف، آسیب به ساختمان‌ها و تأسیسات مجاور و در شرایط خاص ورود یا جابه‌جایی آب زیرزمینی افزایش می‌یابد. بنابراین گودبرداری ایمن را نباید صرفاً عملیات خاکبرداری با ماشین‌آلات دانست، بلکه باید آن را فرآیندی مهندسی شامل مطالعات، طراحی، انتخاب روش اجرا، پایدارسازی، پایش و واکنش به شرایط غیرعادی در نظر گرفت.
این مقاله با تمرکز بر چارچوب مبحث هفتم مقررات ملی ساختمان و با اشاره به مبحث دوازدهم و نشریه ۵۵، اصول عمومی و اجرایی گودبرداری را تشریح می‌کند. اعداد، ابعاد و جزئیات سازه نگهبان در هر پروژه باید بر اساس شرایط واقعی زمین، گزارش ژئوتکنیک، ساختمان‌های مجاور، آب زیرزمینی، عمق گود و طراحی همان پروژه تعیین شوند.
مقدمه
در پروژه‌های شهری، گودبرداری معمولاً در مجاورت معابر، ساختمان‌های موجود، دیوارهای مشترک و شبکه‌های آب و فاضلاب، گاز، برق و مخابرات انجام می‌شود. کوچک‌ترین تغییر در وضعیت خاک یا ورود آب می‌تواند بر شرایط اطراف اثر بگذارد. بنابراین تصمیم‌گیری درباره نحوه گودبرداری باید پیش از ورود ماشین‌آلات به گود و بر مبنای اطلاعات کافی انجام شود.
گودبرداری چیست و چرا حساس است؟
گودبرداری به برداشت خاک و مصالح زمین برای رسیدن به تراز مورد نیاز پروژه، معمولاً جهت اجرای پی، زیرزمین، سازه‌های مدفون یا تأسیسات زیرسطحی گفته می‌شود. با برداشته شدن خاک، بخشی از تکیه‌گاه طبیعی زمین حذف می‌شود و وضعیت تنش و تغییرشکل در اطراف گود تغییر می‌کند.
خطرات اصلی
- ریزش یا لغزش دیواره گود.
- حرکت جانبی خاک و تغییرمکان سازه نگهبان.
- نشست سطح زمین و آسیب احتمالی به ساختمان‌های مجاور.
- ورود آب زیرزمینی، آب باران یا نشت تأسیسات.
- کنده‌شدن یا آسیب‌دیدن تأسیسات مدفون.
- سقوط افراد، ابزار یا مصالح به داخل گود.
- واژگونی یا نزدیک‌شدن ماشین‌آلات سنگین به لبه گود.
اقدامات ضروری پیش از گودبرداری
۱. مطالعات ژئوتکنیکی
گزارش ژئوتکنیکی باید تصویری از لایه‌های خاک، ویژگی‌های مهندسی، شرایط آب زیرزمینی و اطلاعات مورد نیاز طراحی پی و گود ارائه کند. مبحث هفتم برای بررسی‌های صحرایی و آزمایشگاهی و اطلاعات مورد نیاز طراحی ژئوتکنیکی چارچوب مشخصی ارائه می‌کند.
۲. شناسایی ساختمان‌های مجاور
- بررسی نوع سازه و تعداد طبقات.
- توجه به نوع و عمق پی ساختمان مجاور.
- ثبت ترک‌های موجود پیش از آغاز عملیات.
- تهیه عکس و مستندات وضعیت موجود.
- بررسی دیوارهای مشترک و سازه‌های حساس.
۳. شناسایی تأسیسات زیرزمینی
مسیر تأسیسات موجود باید تا حد امکان شناسایی شود. برخورد بی‌برنامه بیل مکانیکی با لوله یا کابل می‌تواند حادثه جانی و خسارت ایجاد کند.
۴. بررسی آب
سطح آب زیرزمینی، رواناب بارندگی، نشت و مسیرهای ورود آب باید در برنامه اجرایی دیده شود.
۵. بارهای اطراف
تردد خودرو، انبار مصالح، جرثقیل، ماشین‌آلات و ساختمان‌های اطراف می‌توانند بار اضافی بر خاک وارد کنند و باید در طراحی و اجرای پایدارسازی لحاظ شوند.
ساختمان‌های مجاور، تأسیسات، محدوده گود و نقاط نقشه‌برداری
روش‌های اجرای گودبرداری
روش اجرا تابع هندسه پروژه، عمق گود، جنس و وضعیت خاک، سطح آب، فضای کار، همجواری‌ها و سیستم پایدارسازی است. یک توالی متداول می‌تواند شامل برداشت اولیه، اجرای مرحله‌ای پایدارسازی، رسیدن تدریجی به ترازهای پایین‌تر و آماده‌سازی بستر پی باشد.
گودبرداری با شیب
در صورت وجود فضای کافی و مناسب‌بودن شرایط زمین، دیواره می‌تواند با شیب پایدار اجرا شود. مقدار شیب باید بر اساس شرایط واقعی و ارزیابی مهندسی تعیین شود.

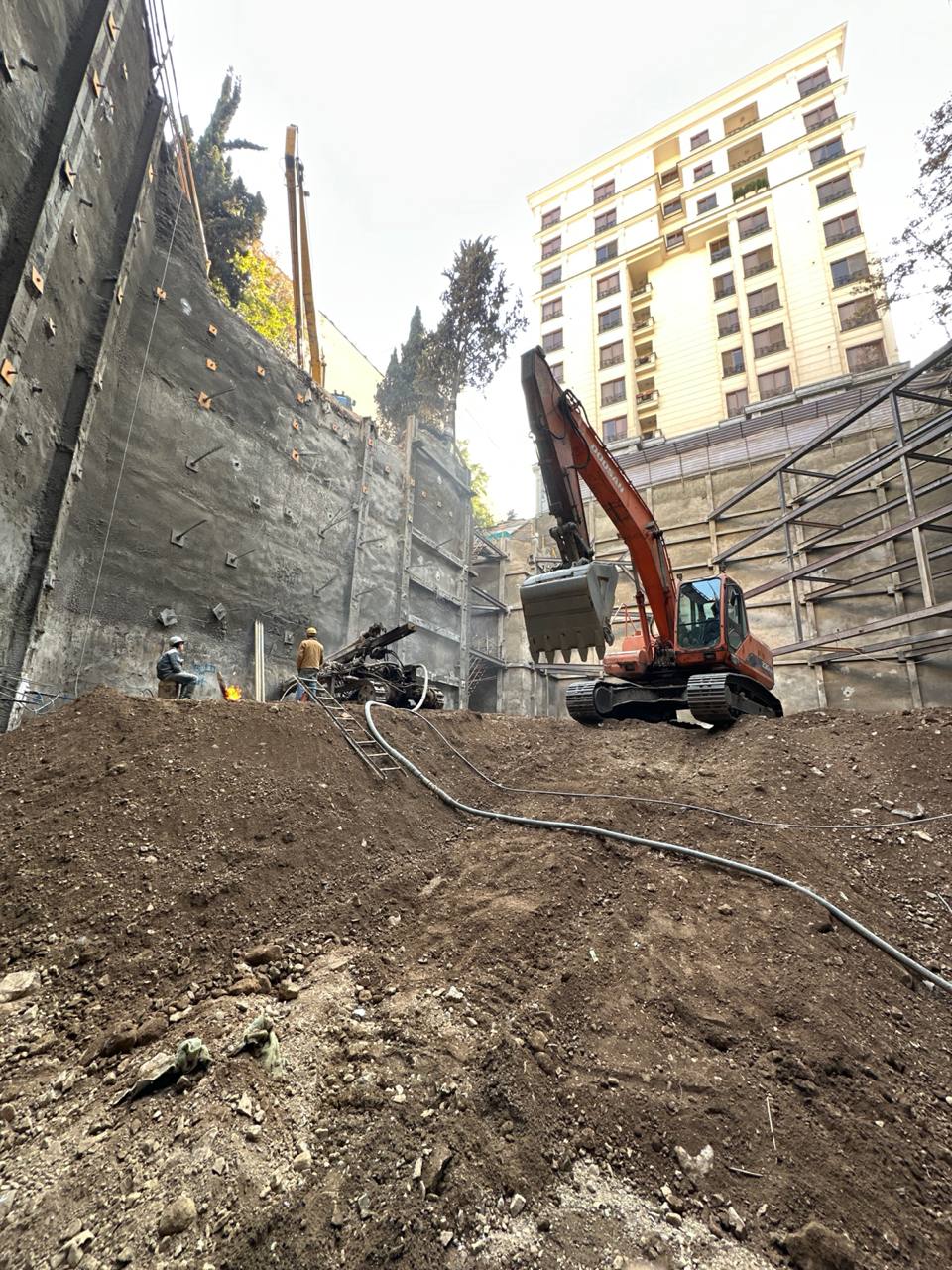

گودبرداری قائم با سازه نگهبان
در بافت شهری و مکان‌هایی که فاصله کافی برای شیب دادن دیواره وجود ندارد، استفاده از سیستم نگهبان برای کنترل حرکت خاک و حفاظت از مجاورها مطرح می‌شود.
اجرای مرحله‌ای
ترتیب خاکبرداری باید با ترتیب نصب و فعال‌شدن اجزای پایدارسازی هماهنگ باشد. پایین‌بردن گود بیش از مرحله طراحی‌شده، پیش از اجرای عضو نگهبان مربوط، می‌تواند شرایط طراحی را تغییر دهد.
سازه نگهبان و روش‌های پایدارسازی
در مبحث هفتم، «مهاربندی» به اعضای سازه‌ای نگهدارنده سازه نگهبان اشاره دارد که نیروی کششی را به توده خاک یا سنگ باربر منتقل می‌کنند. انتخاب سیستم مناسب باید بر مبنای شرایط پروژه و طراحی مهندسی انجام شود.
| روش | کاربرد کلی | ملاحظات مهم |
|---|---|---|
| شمع و لاگینگ | برخی گودهای شهری | ترتیب حفاری، نصب و مهار باید دقیق باشد. |
| شیت‌پایل | شرایط خاص و دیواره پیوسته‌تر | ارتعاش و نفوذپذیری باید بررسی شود. |
| دیوار دیافراگمی | گودهای عمیق و حساس | نیازمند تجهیزات و طراحی تخصصی. |
| شمع‌های سکانت | دیواره‌های نسبتاً پیوسته | جزئیات اجرا و آب‌بندی اهمیت دارد. |
| نیلینگ | توده خاک مناسب | خاک، آب و محدودیت‌های حریم باید بررسی شود. |
| انکراژ | کاهش تغییرمکان دیواره | طول مهاری، حریم و مجوزها اهمیت دارد. |
| استرات | مهار داخلی دیواره | فضای کار و توالی اجرا کنترل شود. |
| خرپایی | برخی گودهای شهری | هندسه و انتقال نیرو باید طراحی شود. |
حفاظت یا زیرسازی ساختمان مجاور
اگر گودبرداری بر وضعیت پی ساختمان مجاور اثر بگذارد، ممکن است اقدامات حفاظتی یا زیرسازی لازم شود. این موضوع باید پیش از رسیدن به شرایط بحرانی بررسی و مهندسی شود.
آب زیرزمینی و کنترل آب
وجود آب می‌تواند مقاومت و رفتار خاک را تغییر دهد و در بعضی شرایط باعث شسته‌شدن ذرات، ناپایداری موضعی، افزایش فشار آب و مشکلات اجرایی شود.
روش‌های متداول
- پمپاژ موضعی و چاهک جمع‌آوری در شرایط مناسب.
- چاه‌های عمیق برای شرایط خاص.
- سیستم Wellpoint در خاک و پروژه مناسب.
- روش‌های قطع جریان یا آب‌بندی پیرامونی.
پایش و ابزار دقیق
پایش برای تشخیص زودهنگام تغییرشکل‌ها و مقایسه رفتار واقعی زمین و سازه نگهبان با وضعیت مورد انتظار انجام می‌شود. ابزار مناسب باید بر اساس شرایط پروژه و توسط فرد متخصص انتخاب شود.
| ابزار | هدف کلی |
|---|---|
| نقاط نقشه‌برداری و پریزم | اندازه‌گیری جابه‌جایی سطحی و نقاط مشخص. |
| انکلینومتر | بررسی تغییرمکان جانبی در عمق. |
| پیزومتر | پایش فشار یا سطح آب زیرزمینی. |
| نقاط نشست | کنترل نشست زمین و سطوح مجاور. |
| ترک‌سنج | ثبت تغییرات ترک‌های موجود. |
| تیلت‌متر | بررسی تغییر زاویه یا چرخش سازه. |
الزامات پایش در مبحث هفتم
در مبحث هفتم، برنامه پایش باید توسط متخصص مناسب تهیه و ابزارها متناسب با شرایط انتخاب شوند. اندازه‌گیری‌ها می‌توانند بلافاصله قبل و بعد از هر مرحله گودبرداری، به‌صورت هفتگی یا در بازه‌های مورد تأیید مهندس ناظر انجام شوند. در گودبرداری‌های چندروزه، برای ناحیه تحت تأثیر، اندازه‌گیری روزانه یا یک‌روزدرمیان پیش‌بینی شده است. همچنین پایش سطح آب زیرزمینی در هفت روز نخست به‌صورت روزانه و پس از آن در فواصل هفت‌روزه و در بارندگی مستمر با تناوب مورد نظر انجام می‌شود.
ایمنی کارگاه گودبرداری
مبحث دوازدهم مقررات ملی ساختمان چارچوب الزامات ایمنی و حفاظت کار در حین اجرا را ارائه می‌کند. در گودبرداری، الزامات ایمنی باید همزمان با الزامات فنی پایدارسازی دنبال شود.
- ایجاد دسترسی ایمن به ترازهای مختلف گود.
- حفاظت لبه‌ها و جلوگیری از سقوط افراد و اشیا.
- کنترل محل توقف و حرکت ماشین‌آلات.
- جلوگیری از انباشت بی‌برنامه خاک و مصالح کنار لبه.
- استفاده از تجهیزات حفاظت فردی متناسب با فعالیت.
- کنترل بارندگی، رواناب و شرایط اضطراری.
- جلوگیری از ورود افراد به نواحی فاقد پایداری کافی.
- وجود برنامه واکنش اضطراری و مسیر خروج.
کنترل کیفیت و کنترل عملیات
کنترل کیفیت گودبرداری فقط کنترل عمق نیست. موارد زیر باید در گزارش‌های روزانه پروژه ثبت شوند:
- تراز و ابعاد گود مطابق نقشه‌های مصوب.
- وضعیت خاک مشاهده‌شده و تفاوت احتمالی با گزارش ژئوتکنیک.
- وضعیت اعضای سازه نگهبان و اتصالات.
- آب و رطوبت غیرعادی.
- ترک یا تغییرمکان جدید در ساختمان‌های مجاور.
- نتایج پایش و مقایسه با حدود تعریف‌شده.
- شرایط جوی و بارندگی.
- هرگونه تغییر روش اجرایی و تأیید مهندسی آن.
مهم‌ترین مکانیسم‌های شکست و خطر
۱. ریزش دیواره
ممکن است به علت مقاومت ناکافی خاک، هندسه نامناسب، آب، بار اضافی یا نبود/نقص سیستم نگهبان رخ دهد.
۲. تغییرمکان جانبی
حتی بدون ریزش، حرکت دیواره می‌تواند باعث نشست سطح زمین و آسیب به ساختمان‌های مجاور شود؛ بنابراین معیار عملکرد فقط «نریختن گود» نیست.
۳. ناپایداری کف
در بعضی خاک‌ها و شرایط، فشار آب و وضعیت لایه‌های زیر کف می‌تواند باعث بالاآمدگی، جوشش یا سایر حالات ناپایداری شود.
۴. آب و شسته‌شدن خاک
ورود کنترل‌نشده آب می‌تواند مصالح خاکی را جابه‌جا کند و شرایط پایداری را تغییر دهد.
۵. نشست ساختمان مجاور
یکی از مهم‌ترین نگرانی‌ها در گودهای شهری، انتقال تغییرشکل گود به زمین اطراف و تأثیر آن بر پی ساختمان‌های مجاور است.
نمونه توالی اجرایی برای ساختمان شهری
توالی زیر صرفاً نمونه آموزشی است و جایگزین نقشه سازه نگهبان یا برنامه اجرایی پروژه واقعی نیست.
- مطالعه ژئوتکنیک و شناخت شرایط مجاور.
- برداشت نقشه‌برداری و ثبت وضعیت موجود.
- شناسایی تأسیسات زیرزمینی.
- تکمیل طراحی و روش اجرایی پایدارسازی.
- آماده‌سازی کارگاه، حصار، علائم و دسترسی.
- اجرای مرحله نخست خاکبرداری طبق طرح.
- اجرای عضو یا اعضای پایدارسازی همان مرحله.
- پایش تغییرمکان و نشست و ثبت نتایج.
- تکرار مرحله خاکبرداری و پایدارسازی تا تراز نهایی.
- کنترل کف گود، آب و شرایط بستر پیش از اجرای پی.
- ثبت وضعیت و تحویل مرحله به اجرای فونداسیون.
چک‌لیست گودبرداری
- گزارش ژئوتکنیک بررسی و برای پروژه قابل استفاده است.
- نقشه و روش پایدارسازی تهیه و تأیید شده است.
- وضعیت ساختمان‌های مجاور مستندسازی شده است.
- تأسیسات زیرزمینی شناسایی شده‌اند.
- مسیر ورود و خروج ایمن مشخص است.
- محل استقرار ماشین‌آلات و انباشت خاک کنترل شده است.
- سیستم کنترل آب پیش‌بینی شده است.
- برنامه پایش و مسئولیت افراد مشخص شده است.
- حدود هشدار و اقدام برای نتایج پایش مشخص است.
- تجهیزات حفاظت فردی و الزامات ایمنی برقرار است.
- برنامه واکنش اضطراری و تخلیه وجود دارد.
- هر تغییر در شرایط زمین یا همجواری به مسئولان فنی گزارش می‌شود.
جمع‌بندی
گودبرداری موفق حاصل هماهنگی میان مطالعات ژئوتکنیک، طراحی پایدارسازی، روش اجرای مرحله‌ای، کنترل آب، پایش و ایمنی کارگاه است. تجربه اجرایی زمانی ارزشمند است که در کنار داده‌های واقعی زمین و طراحی مهندسی قرار گیرد.
اصل مهم این است که پیش از برداشتن خاک، رفتار احتمالی زمین و اثر آن بر اطراف شناخته شود؛ سپس هر مرحله مطابق طرح اجرا و نتیجه آن با پایش کنترل شود. در صورت مشاهده تغییرشکل، ترک، ورود غیرعادی آب یا هر نشانه هشداردهنده، عملیات باید طبق برنامه واکنش پروژه ارزیابی و اصلاح شود.
منابع و مراجع
- مبحث هفتم مقررات ملی ساختمان، «پی و پی‌سازی»، ویرایش سوم، ۱۳۹۲، دفتر مقررات ملی و کنترل ساختمان، وزارت راه و شهرسازی.
- مبحث دوازدهم مقررات ملی ساختمان، «ایمنی و حفاظت کار در حین اجرا»، مطابق ویرایش لازم‌الاجرا در زمان اجرای پروژه.
- نشریه ۵۵، «مشخصات فنی عمومی کارهای ساختمانی»، سازمان برنامه و بودجه کشور؛ مطابق ویرایش مورد استفاده پروژه.
- استاندارد ۲۸۰۰ ایران، در موارد مرتبط با ملاحظات لرزه‌ای پروژه.
یادداشت منبع: بخش‌های مبحث هفتم بر اساس فایل «مبحث هفتم مقررات ملی ساختمان، پی و پی‌سازی، ویرایش سوم ۱۳۹۲» تهیه شده‌اند. برای شماره دقیق بندهای مبحث دوازدهم و نشریه ۵۵، ویرایش رسمی مورد استفاده پروژه باید ملاک قرار گیرد؛ از درج شماره بند حدسی خودداری شده است.
